光泽度是瓷器釉层表面的一种特征，光泽度的好坏直接影响到瓷器的外观质量。对瓷器釉层光泽度进行测量，不仅可以保证产品外观质量，还可以提升产品的竞争力。本文对瓷器光泽度的影响因素及测定方法做了介绍。
瓷器的光泽度与釉层表面的平整光滑程度和折射率有关，它取决于光线在釉面产生镜面反射的程度，是成瓷产品的重要表观质量指标之一。如果釉层表面光滑，反射效应强烈，则光泽度就好。
影响釉面光泽度的因素不外乎釉的配方组成和生产工艺，因为釉的配方组成会影响釉的始熔温度、高温粘度和表面张力，而这些因素又直接影响釉面的平滑程度，进而影响光泽度。
影响釉面光泽度的表观缺陷有针孔、波浪纹、桔釉、釉缕等。为了提高瓷器的釉面质量，在拟定釉面配方时应考虑使釉面具有较高的折射率、较高的始熔温度，因为这更有利于烧成时分解气体的排除，减少釉面针孔缺陷；同时，还应使釉具备适当的和高温粘度和表面张力，因为过高的高温粘度对釉在高温时的铺展和釉层中气体的逸出不利，易引起波纹和桔釉。适当的釉面粘度利于改善釉的高温流动性，降低釉层的湿气孔率；适当的表面张力会使釉层在坯体表面得到均匀的铺展，使釉面平整光滑，从而提高光泽度。如果釉的表面张力过小，会使釉中的气泡汇集成大气泡，也不利于光泽度的提高。根据“折射率越高，光泽度越好”这一原理，在釉料中添加适当的具有高折射率的氧化物，能显著提高釉面的光泽度。
综上所述，影响日用瓷器釉面的光泽度的因素有很多，为了准确的测定釉面瓷器的光泽度，为其生产及生产工艺的改进提供数据的支持，就可以使用光泽度仪。
测定瓷器釉面的光泽度，一般采用光电光泽度计，按GB/T3295标准进行测试。
一、测量原理
在规定入射角下，以一定条件的光束分别照射标准板和被测样品，并在其镜向反射角上，以一定的接收条件来测量样品和标准板的反射光强度。试样光泽度值按下式计算：
Gs（θ）=φ·（θ）/φos（θ）·100
式中：Gs（θ）为试样的光泽度值；φ·（θ）为试样的镜向反射强度；φos（θ）为标准版的镜向反射强度。
二、仪器装置

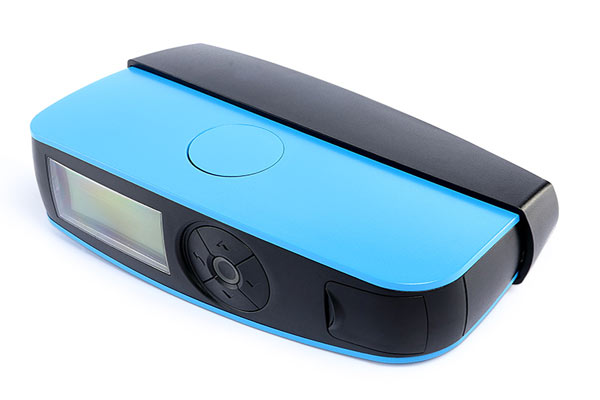

光泽度计：几何角度为45°，仪器稳定度不小于±0.4光泽度单位，示值误差不大于±1.2光泽度单位。
标准板：一级标准板，采用高抛光的黑玻璃。将折射率为1.567的黑玻璃的光泽度定为100.
工作标准板：采用表面平整、均匀、耐磨性好的陶瓷板或抛光黑玻璃板，工作标准板应在光泽度计上定期与一级标准板校核。
三、试样及测试方法
1.试样：试样表面应无明显凹凸不平、翘曲或裂纹，数量三件。
2.测试方法
（1）试验条件：光泽度测量要求在光照度强度不大于20lx（用于街道照明的光照度）的环境中进行。
（2）试验步骤：先按仪器操作规程预热仪器，再用工作标准板校核仪器，然后将试样表面擦拭干净，在每件试样表面各测量五个点，尽量使测量面与测量窗口工作面接触。
（3）计算与结果：以每组试样的算术平均值作为该试样的光泽度值，若单个测量值与平均值的偏差大于10%时，舍去该值，必要时，记录平均值和极限值，保留小数点后一位数字。
