漆膜的光泽度怎么测？漆膜光泽度与反射率什么关系？

漆膜的光泽度是漆膜干燥后，其表面对光的反射能力。一般来说，漆膜表面越光滑，其对光的反射能力越强，光泽度也就越高，反之，则越低。对漆膜的光泽度进行量化，是保证漆膜外观质量的重要手段。本文对漆膜光泽度测量的原理及漆膜光泽度与反射率的关系做了介绍。

漆膜光泽度测定原理：

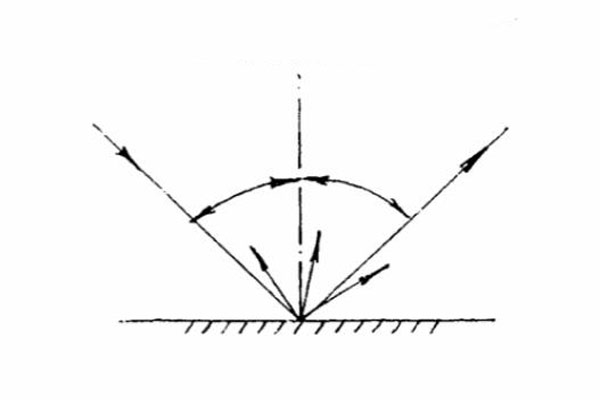

漆膜光泽测定的技术基础漆膜的光泽可分为有光、半光和无光。当一束光照射到漆膜表面时，有一部分光要由漆膜的表面反射回来，这些反射光杂乱无章，呈半球型分布，如下图所示。根据光的反射定律，当反射角等于入射角时，称其为镜面反射，而将镜面反射以外其它方向的反射称为漫反射。从镜面反射的方向上观察，若被测漆膜致密平滑，表面越“亮”，则镜面反射越强，其表面光泽度越高；反之，若漆膜粗糙凹凸、表面越“乌”，则镜面反射越弱，其表面光泽度越低。

对漆膜表面光泽度的测定，实际上是测量一定角度入射光照射在被测漆膜的反射光束Φs通过规定通光孔的光通量与在相同下由标准板反射光束Φ0s的光通量之比，其数学表达式为：

Gs（θ）=Φ_s/Φ_0sX100%

式中：G_s——被测漆膜的光泽值；

θ——入射光的角度；

Φ_s——被测漆膜的反射光通量；

Φ_0s一标准板反射光通量。

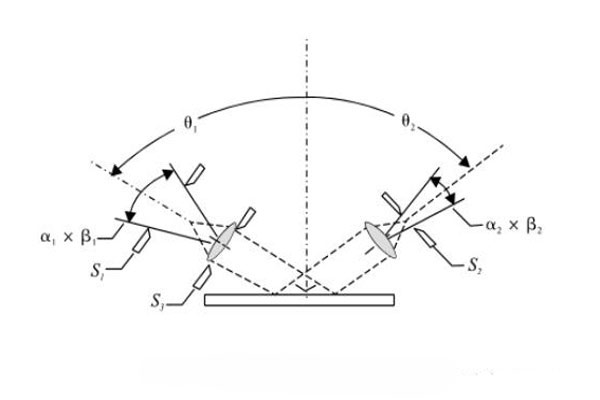

镜向光泽计是利用光电原理来测定镜面反射的常用仪器，目前虽有多种规格型号，但其测试原理基本相同，其光路系统通常如下图所示。

光源发出的光线通过聚光透镜会聚，将灯丝映象呈现在光源光栏的狭缝上（在入射光束中加滤光片，用以修正光源光谱特性），再通过入射透镜变成平行光束，这一平行光束照射在样品上，反射后通过接收透镜会聚在接收光栏狭缝上，形成一个清晰的灯丝映象，经硅光电池接收后，将光信号转变为电信号，再经放大、模数转换直至数字显示被测样品的光泽度值，或通过RS232接口输出，进行统计处理与数据打印。

漆膜光泽度与反射率转换关系：

光泽度（Gloss）被定义为：试样表面的正面反射光量与在与相同条件下来自标准板表面的正面反射光量之百分比。实际应用中，通常以折射率为1.567的黑玻璃为参照标准，假设它在理想抛光的状态下，由该平面对自然光束进行镜向反射，并定义此时的光泽度值为100.0光泽单位（Gs）。若假设：折射率为1.567的黑玻璃，其反射率为R₁；准备测定物体的反射率为R₂，其光泽值为G_S2。那么，我们根据光泽度的定义可以得到下式：G_s2=100x（R₂/R₁）。

另外，反射率R=（n_x-n_y）²/（n_x＋n_y）

式中，n_x和n_y分别是不同介质的折射率。因为光泽度仪在空气中使用，故设n_x为空气的折射率（其值为1.0003），n_y为1.567（光泽度单位定义中的黑玻璃）。将其代入上面的反射率R计算式得：R=4.87%，又因为它是单面的反射率，故按照双面计算R₁=9.74%，这符合实际玻璃反射率值的范围。将R₁代入上面光泽度的计算式中，得到：G_s2=100x（R₂/9.74）。
